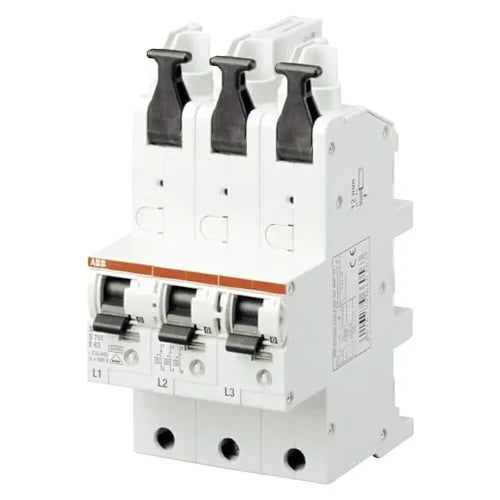

ABB Hauptsicherungsautomat S 751/ 3-E 50 3er Block

Der ABB Hauptsicherungsautomat S751/3-E50 ist ein selektiver Hauptleitungsschutzschalter (SLS) für den Einsatz in Zähler- und Niederspannungsverteilungen. Mit einem Bemessungsstrom von 50 A und der selektiven E-Auslösecharakteristik schützt er Hauptleitungen zuverlässig vor Überlast und Kurzschluss und gewährleistet gleichzeitig eine hohe Selektivität zu nachgeschalteten Leitungsschutzschaltern.

Der 3er-Block besteht aus drei einpolig schaltenden Hauptsicherungsautomaten, die für den Einsatz auf 40-mm-Sammelschienensystemen ausgelegt sind. Dank des integrierten Sperrschiebers kann der Schalter sowohl in EIN- als auch in AUS-Stellung verriegelt und bei Bedarf plombiert oder mit einem Vorhängeschloss gegen unbefugtes Betätigen gesichert werden.

Die schraubenlose Federklemme auf der Einspeiseseite ermöglicht eine schnelle und sichere Installation. Auf der Abgangsseite können Leiterquerschnitte bis 50 mm² angeschlossen werden. Mit einem Bemessungsschaltvermögen von 25 kA eignet sich der Hauptsicherungsautomat ideal für anspruchsvolle Installationen im Wohn-, Gewerbe- und Industriebereich.

Produktmerkmale

• Selektiver Hauptleitungsschutzschalter (SLS)
• 3er-Block mit drei einpolig schaltenden Geräten
• Bemessungsstrom: 50 A
• Selektive E-Auslösecharakteristik
• Bemessungsspannung: 230/400 V AC
• Bemessungsschaltvermögen: 25 kA
• Für 40-mm-Sammelschienensysteme geeignet
• Integrierter Sperrschieber zum Verriegeln und Plombieren
• Schraubenlose Federklemme auf der Einspeiseseite
• Leiteranschluss bis 50 mm² auf der Abgangsseite
• Hohe Betriebssicherheit und lange Lebensdauer

Technische Daten

• Hersteller: ABB
• Modell: S751/3-E50
• Produkttyp: Hauptsicherungsautomat (SLS)
• Polzahl: 3 × 1-polig (3er-Block)
• Bemessungsstrom: 50 A
• Auslösecharakteristik: E (selektiv)
• Bemessungsspannung: 230/400 V AC
• Frequenz: 50/60 Hz
• Bemessungsisolationsspannung: 690 V
• Bemessungsstoßspannung: 6 kV
• Bemessungsschaltvermögen: 25 kA
• Schutzart: IP40 (bei montierter Verteilerabdeckung)
• Montage: 40-mm-Sammelschienensystem nach DIN 43870
• Anschluss oben: Federklemme 2,5–16 mm²
• Anschluss unten: Rahmenklemme 2,5–50 mm²
• Normen: DIN VDE 0641-21, DIN VDE 0100-537
